产品简介

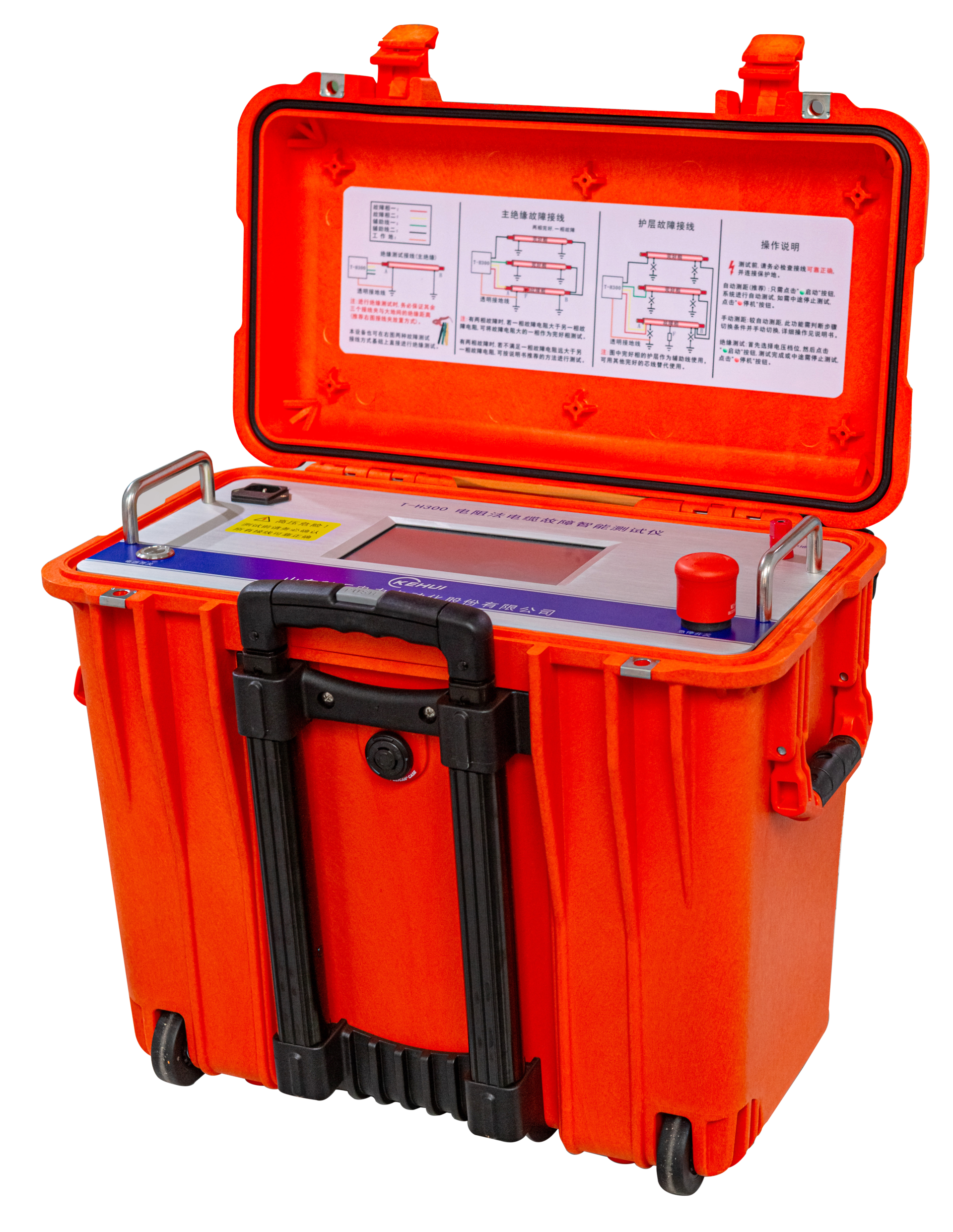

T-H300电阻法电缆故障智能测试仪是科汇公司第3代直流电阻法草莓视频丝瓜视频向日葵视频 电缆故障测试设备。它是在T-H200护层测距仪的基础上，内置了高压单元，集绝缘电阻测试、自动故障测距与手动故障测距于一体；自动测距模式下，只需一次接线，即可自动完成全部测试流程，操作简单，测量速度快，减轻了测试人员的劳动强度，提高了工作效率。

T-H300主要应用于草莓视频丝瓜视频向日葵视频 电缆，特别是高压单芯电缆的外护层故障的测距，以及绝缘电阻较小的电缆主绝缘故障和表皮破损导致的受潮故障的测距。测试时，相比于传统的电桥法，不受各类测试线内阻和接触电阻以及测量电流波动的影响，抗干扰能力更强，测量精度更高。

主要功能

q  T-H300主要应用于草莓视频丝瓜视频向日葵视频 电缆，特别是高压单芯电缆的外护层故障的测距，以及绝缘电阻较小的电缆主绝缘故障和表皮破损导致的受潮故障的测距。

q  直流电阻法通过测量故障点到电缆端头的直流电阻换算故障距离。

用直流电源E（负极性）在电缆护层与大地之间注入电流I，测得直流电压为U1，得到测量点与故障点之间的电阻：R1 = U1/ I；假定电缆护层每公里长度的电阻值为r0（Ω/km），求出故障距离：L= R1 / r0。

q  直流电阻法测距具有不受接触电阻影响，不需对接线连接处做仔细打磨处理、对对端环路线无特殊要求、不需横截面积较大长度较短的环路线等优点。

技术特点

q  内置高压单元，集绝缘电阻测试、自动故障测距、手动故障测距于一体

q  自动测距，可一键出结果；手动测距，可精确设定测试电压

q  不受测试线内阻及接触电阻影响，测量精度更高

q  不受测量电流波动影响，抗干扰能力更强

q  7吋触摸屏+菜单引导测试，操作更简捷

q  进口机箱，拉杆设计，更坚固，更便携

技术指标

典型应用

q  T系列产品为国家电网技术学院及各省草莓视频丝瓜视频向日葵视频 技能培训中心电缆故障探测技能培训主选设备

q  T系列产品自08年以来，一直为中电联、国家电网、铁路总公司及各省草莓视频丝瓜视频向日葵视频 公司组织的电缆技能竞赛提供服务，各参赛队主选参赛设备，并多次为指定参赛设备

q  T系列产品参与第七届世界军人运动会（武汉）保电工作

q  T系列产品支援2021年河南灾区草莓视频丝瓜视频向日葵视频 抢修

q  国家电网公司、南方电网公司电缆故障探测广泛应用
